벤츠 B클래스 후방카메라 설치 다이(DIY) 2편_배선 작업

지난 1편에 이어 후방카메라 설치 계속입니다. 내장재를 탈거했으면 이제 배선 작업입니다. 알고 보면 어렵지는 않으나 국산차와 수입차 특히 독일차의 전압 문제가 시행착오를 겪게 했습니다. 시작하겠습니다.

1편은 여기서 보시면 됩니다.

2022.06.29 - [자동차 이야기] - 벤츠 B클래스 후방카메라 설치 다이(DIY) 1편_트렁크 내장재 탈거

벤츠 B클래스 후방카메라 설치 다이(DIY) 1편_트렁크 내장재 탈거



준비물(릴레이, 별렌치, 복스알 렌치)

배선작업에서 준비물이 하나 더 있습니다. 바로 릴레이인데요. 수입차 중에서 후방등 신호의 전압이 12V가 안 되는 차종이 있습니다. 벤츠나 BMW 등 독일차들이 그런 것으로 알고 있는데요 이 때문에 릴레이가 필요합니다. 후진등 신호를 전압계로 측정해보면 5V가 채 안되게 나옵니다. 게다가 이 5V도 일정하지 않고 전압이 변합니다. 그런데 우리가 보통 사게 되는 후방카메라는 12V를 사용합니다. 그래서 5V짜리 후방카메라도 사용해 보았으나 후진등이 전압이 일정하지 않다 보니 이 후방카메라도 왔다 갔다 합니다. 그래서 인터넷에서 다음과 같은 릴레이를 구입합니다.



릴레이

릴레이의 원리는 간단합니다. 후진등에서 신호가 들어오면 ACC 전원을 연결해 주는 역할입니다. 총 4개의 선이 있는데 1. 후진등연결 2. 그라운드(-) 연결 3. ACC 전원 4. 후방카메라 연결로 되어 있습니다. 릴레이 설명서를 보면 어디에 연결해야 하는지 자세히 나와 있으니 보시면 다 아실 수 있습니다.

후방카메라 장착

1편에서 말씀드린 것처럼 우리는 트렁크 열림 손잡이 일체형 후방카메라를 구매하였습니다. 따라서 기존의 트렁크 열림 버튼이 있는 손잡이를 탈거하고 거기에 구매한 후방카메라를 장착하면 정확히 들어맞습니다.

가니쉬탈거

일단 사진 왼쪽에 보이는 가니쉬를 탈거해야 합니다. 트렁크 안쪽을 올려보면 가운데 사진처럼 저 부분 쯤에 복스알이 있습니다. 4개에서 5개 정도 있었던 것 같습니다. 모두 제거해 주시고 바깥쪽의 별 나사도 제거해 주시면 가니쉬가 분리됩니다.

카메라 장착

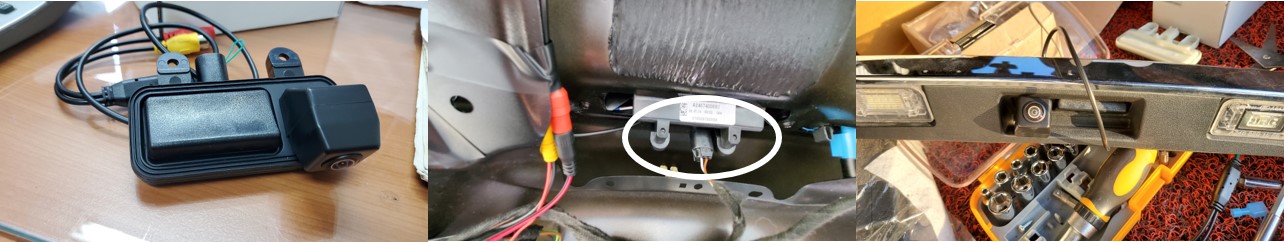

구매한 카메라는 제일 왼쪽처럼 생겼습니다. 가운데 사진 저 부품을 빼고 껴주면 오른쪽 사진처럼 됩니다. 그리고는 카메라 선을 트렁크 안쪽으로 넣어 주면 됩니다.

배선 작업

배선작업

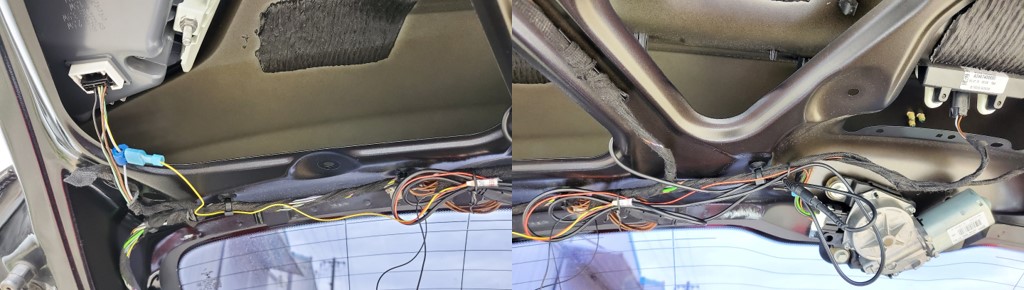

이제 릴레이가 필요할 때입니다. 릴레이를 기준으로 후진등신호는 왼쪽 그림처럼 후진 등으로 들어가는 선들 중에 후진 등 + 선에 연결(흰색)하고 ACC 전원을 후방 와이퍼의 +선(검정)에 연결합니다. 그리고 릴레이의 -선은 후방 와이퍼 뭉치 왼쪽에 보시면 그라운드 접지가 몰려 있는 곳이 있으니 거기에 연결하면 됩니다. 마지막으로 후방카메라로 들어가는 전원을 후방카메라 전원선에 연결하시면 되는데 이때 이 전원선에 디스플레이로 가는 선의 +선(빨간색)도 함께 물려주시는 게 편합니다. 안 그러면 앞쪽에서 디스플레이 전원을 별도로 따와야 되는데 번거롭습니다. 디스플레이 전원선은 디스플레이로 연결하는 영상선에 삐쭉 튀어나와 있습니다.

이렇게 되면 배선 작업은 끝나게 됩니다. 이 상태에서 룸미러 디스플레이를 연결하여 후진 신호를 넣어 보시고 확인해 보셔야 합니다. 만약 빠짐없이 연결을 했는데도 디스플레이에 어떤 신호도 잡히지 않는다면 후진등 신호가 전압이 불안한 원인일 수도 있습니다. 이럴 때는 후진 등 신호선에 별도로 작은 전구 하나를 연결해 보세요. 전구 하나를 +는 후진 등 신호선 +선에 마이너스는 위에서 얘기한 그라운드 접지 부분에 연결해 보시고 후진 등에 신호를 넣어 보시기 바랍니다. 그러면 연결한 전구에 불이 켜지면서 디스플레이가 들어오기도 합니다.

여기까지 하시면 사실 90%는 끝난겁니다. 이제는 선을 앞쪽까지 숨겨서 가져오는 일만 남은 거라 어렵지 않습니다. 그건 다음 편에서 또 말씀드리겠습니다. 간단하게 요약한다고 해도 글이 길어지네요.
