벤츠 B클래스 후방카메라 설치 다이(DIY) 3편_디스플레이 연결하기

1편과 2편에서 후방카메라 설치하기 위한 트렁크 내장재 탈거와 배선작업을 알아보았습니다. 이제 마지막으로 앞쪽 디스플레이까지 영상선을 가져오는 일이 남았습니다. 어렵지는 않습니다만 조금 귀찮기는 합니다.

1편과 2편은 여기에서 보시면 됩니다.

2022.06.29 - [자동차 이야기] - 벤츠 B클래스 후방카메라 설치 다이(DIY) 1편_트렁크 내장재 탈거

벤츠 B클래스 후방카메라 설치 다이(DIY) 1편_트렁크 내장재 탈거

2022.06.29 - [자동차 이야기] - 벤츠 B클래스 후방카메라 설치 다이(DIY) 2편_배선 작업

벤츠 B클래스 후방카메라 설치 다이(DIY) 2편_배선 작업





준비물 (리무버, 철사)

큰 준비물은 필요 없습니다. 다만 리무버는 반드시 필요하고 철사가 있으면 좀 더 수월합니다.

배선 끌어오기

일단 먼저 배선작업을 마친 후방카메라의 영상선을 실내까지 가져와야 합니다. 먼저 아래 그림을 보겠습니다.

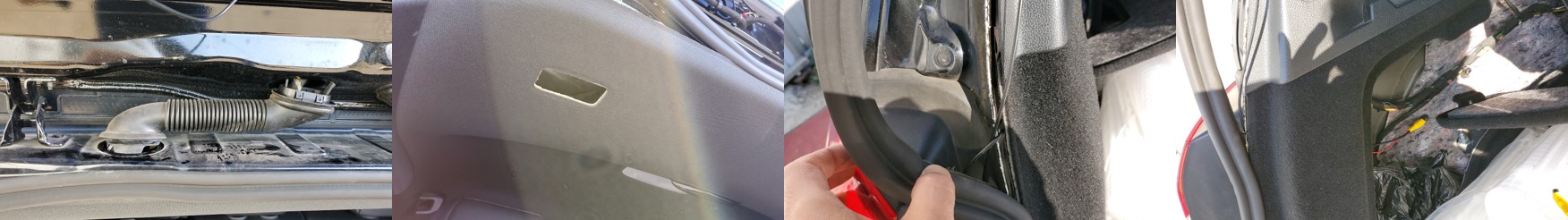

영상선 실내 가져오기

트렁크를 들어올리고 선을 제일 왼쪽 그림에서 보이는 저 고무관을 통해서 실내 천장 내장재 사이로 빼야 합니다. 저 고무관을 통과할 때는 철사를 사용하면 쉽게 빼낼 수 있습니다. 천정 쪽에 보시면 플라스틱 커버 같은 것이 있는데 그 부분을 제거하고 저기에 손가락을 넣어서 잡으면 수월하게 됩니다. 그리고는 트렁크 고무 몰딩을 들어 올려서 그 안쪽으로 내려보내고 트렁크 안까지 가지고 옵니다. 그 이후 뒷자리 시트를 접어서 왼쪽 구석으로 돌려서 2열 도어 아래쪽까지 가져옵니다.

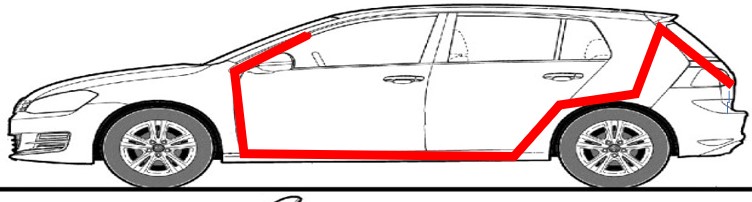

전체배선도

위의 그림처럼 전체 배선도는 이런 형식으로 가져올 계획입니다. 1열과 2열 도어 아래쪽을 보면 틈이 있으니 그 사이로 배선을 넣어서 앞쪽까지 가져오면 되고 운전석까지 오게되면 이제 룸미러까지 올리기만 하면 됩니다.

일단 핸들 왼쪽 부분을 탈거하고 A필라를 탈거 해야 합니다.

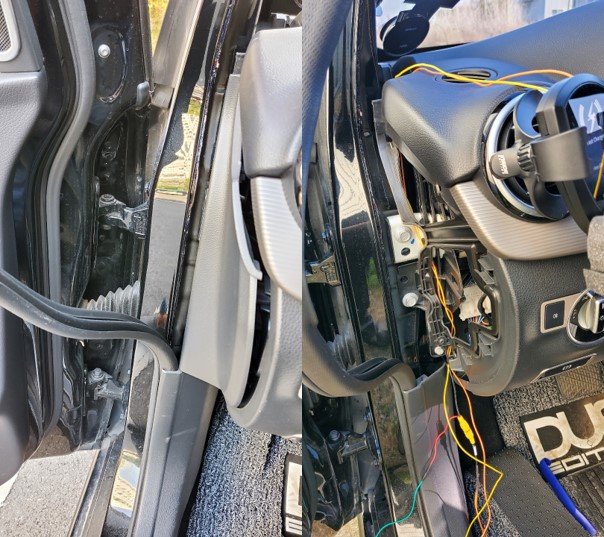

운전석 배선 올리기

핸들 왼쪽 부분은 리무버로 앞쪽을 살짝 들어올리면 잘 빠집니다. 그림에서 보는 것처럼 저 사이로 해서 A필러까지 가져가면 됩니다.

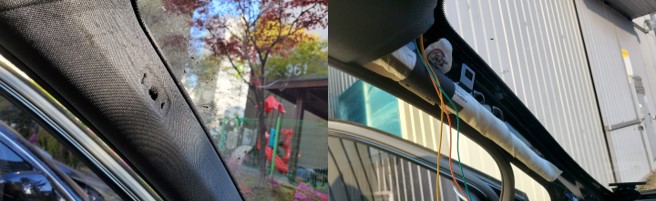

A필러 탈거

A필러는 에어백이라고 써져있는 플라스틱 부분을 빼면 안쪽에 나사가 하나 있습니다. 그 나사를 풀고 당기면 빠지게 됩니다. 여기서 주의할 부분은 A필러에 있는 에어백 뭉치 뒤쪽으로 배선을 위치하며 올려야 합니다. 그래야 에어백 전개 시 장애가 없을 것입니다. 여기까지 선이 올라오면 천정 내장재와 앞유리 사이 부분으로 선을 밀어 넣으면서 룸미러까지 연결하면 됩니다.

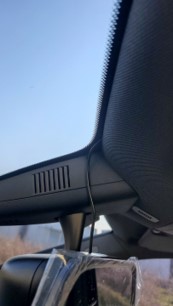

천정마감재 사이로 배선 넣기

위의 그림처럼 앞유리와 사이 부분에 선을 숨기면서 룸미러 까지 오게 되면 배선연결은 끝이 납니다. 그리고 디스플레이를 룸미러에 장착한 다음에 마지막으로 확인을 해보면 됩니다.

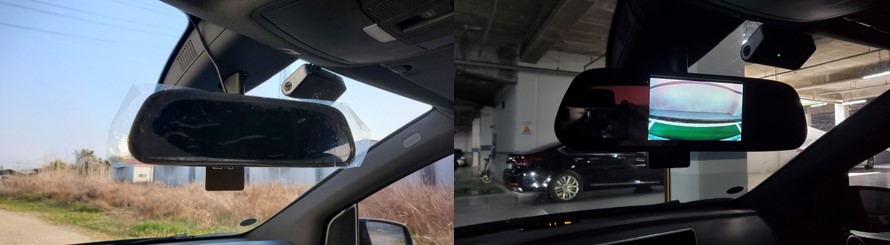

디스플레이 연결

룸미러에 디스플레이는 이렇게 설치가 되고 화면은 오른쪽 그림처럼 나오게 됩니다. 자 이렇게 해서 후방카메라 얼마나 한다고 순정으로 넣어 주지 않은 벤츠에 DIY로 후방카메라 설치를 해 보았습니다. 1년 넘게 쓰고 있지만 사용하는데 전혀 문제는 없었네요.. 지금 다시 하면 금방 할 것 같긴 한데 처음 해보는 거라 시간은 꽤 걸렸습니다. 그래도 5만 원 안 되는 돈 들여서 설치하게 되니 만족합니다. 재미도 좀 있었고요.

긴 글 읽어 주시느라 고생하셨습니다.
